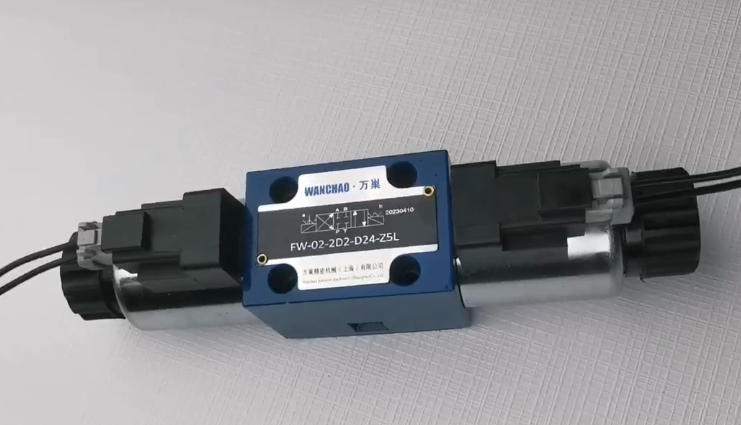

直动式二位四通电磁换向阀，主要由阀体、湿式电磁铁、带定位机构的控制阀芯、推杆等组成（无复位弹簧）。定位机构通常采用钢珠定位或卡槽定位设计，确保阀芯在断电后稳定保持在当前工作位置。
工作原理：
| 状态 | 动作过程 | 油路变化 | 执行元件状态 |
| 断电初始位 | 定位机构将阀芯锁定在初始位置 | P、T、A、B 四油口互不相通（O 型机能） | 执行元件（液压缸 / 马达）锁死，无动作 |
| 电磁铁通电 | 电磁力克服定位机构阻力，推动阀芯移动至工作位 | P→A 通，B→T 通（或 P→B 通，A→T 通，取决于阀芯设计） | 执行元件按预定方向动作（如活塞杆伸出 / 缩回） |
| 电磁铁断电 | 无复位弹簧作用，定位机构立即将阀芯锁定在当前工作位 | 保持通电时的油路状态不变 | 执行元件保持当前位置，不会因负载或压力变化而漂移 |
| 反向通电 | 电磁力再次克服定位机构阻力，推动阀芯切换至另一工作位 | 油路反向（P→B 通，A→T 通） | 执行元件反向动作 |
两位四通电磁换向阀定位功能的作用
OF 定位方式是该阀最核心的技术特点，区别于普通弹簧复位型电磁阀：
无复位弹簧设计：传统电磁阀断电后靠弹簧力复位，而该阀完全依靠定位机构保持位置，消除了弹簧疲劳、变形导致的复位不准确问题
双稳态工作模式：通电切换位置，断电保持位置，无需持续通电即可维持执行元件状态，节能且减少线圈发热
位置锁定可靠性：定位机构提供足够的保持力，可抵御系统压力波动和负载冲击，确保在断电、断压情况下仍能稳定锁定阀芯位置
O 型机能配合：中位封闭特性使执行元件在定位时完全锁死，特别适用于需要精确定位和防止意外移动的场合
技术参数（参考标准值）
最大工作压力：350 bar（35MPa）
最大流量：DC 80 L/min，AC 60 L/min
工作电压：24V DC（±10%）
工作温度：-20℃~+80℃（取决于液压油类型）
防护等级：IP65（标准配置），适应工业恶劣环境
