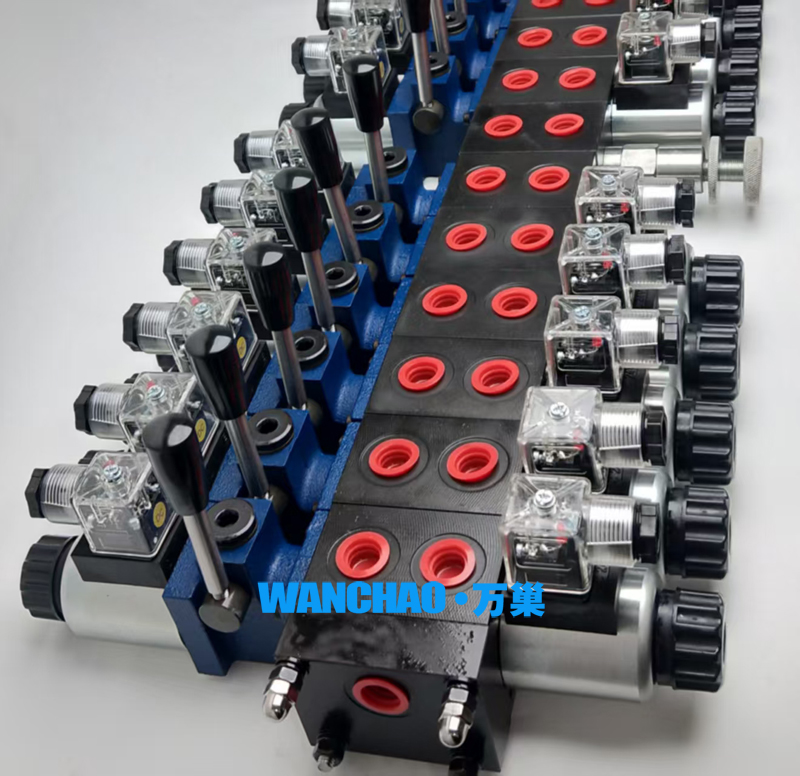

12联片式多路电磁手动换向阀是上海万巢液压针对于工程机械以及多动作设备研发的一款阀，它的实现功能强大，灵活组合每一组片式阀，更能实现远程电控以及手动的作用。
一、基础定义
12 联 =12 片独立换向工作阀片；片式 = 模块化叠加拼装结构；电磁 + 手动 = 每联自带电磁铁远程电控 + 独立机械手柄应急手动，属于行走机械、多执行机构专用集成液压方向控制阀，由进油联 + 12 片换向阀片 + 尾联螺栓压紧组合而成。
一、核心结构特点
1. 片式模块化拼装（最大核心特点）
标准分片：进油联（总供油 + 主溢流阀）+12 片独立换向片 + 回油尾联，单阀片完全通用互换；
维修便捷：某一路油缸 / 马达故障，单独更换单片阀，无需整阀拆卸、整套更换，大幅降低维修成本与停机时间；
拓展灵活：可按需增减联数（1~16 联），12 联适配需要 12 套独立液压执行机构的设备；
管路简化：内部公共 P/T 油道贯通，外部只需 1 路进油、1 路回油，省去大量外接分流管路，结构紧凑，体积比整体阀缩小约 30%。
2. 电磁 + 手动双独立操控（安全冗余核心）
每一片阀独立电磁铁 + 独立机械手柄，两套机构互不干涉：
电磁驱动：湿式电磁铁，DC12/24V、AC220V 可选，响应 30~50ms，支持 PLC、无线遥控远程自动化控制；可选防爆线圈适配矿山、粉尘易燃易爆环境；
手动应急手柄：带弹簧复位 / 自锁可选、防误触锁扣；断电、线圈烧毁、电控故障时，直接手动推动阀芯换向，避免设备卡死、机构无法收回；设备检修可不通电手动测试各动作；
双模式无缝切换：正常生产用电控，故障 / 调试用手动，无停机瘫痪风险。
3. 高压耐用、抗恶劣工况
阀体高强度球墨铸铁 / 铸钢，额定压力 21~31.5MPa，短时耐压 35MPa，适配工程机械重载冲击负载；
阀芯渗碳淬火 + 微米级镜面研磨，配合间隙极小，换向顺滑无卡顿、内泄漏低、保压稳定；
多重防尘防水密封，防护 IP65，-20℃~80℃宽温稳定，抗粉尘、泥水、震动，适配农机、矿山、环卫、隧道设备；
CFD 优化内部流道，压力损失降低 30%，节能、动作响应均匀无抖动。
4. 多路独立控制，支持单动 / 复合联动
12 路回路相互独立，每联单独控制 1 个油缸 / 液压马达：
可单路单独动作（举升、旋转、伸缩分开操作）；
多联同时通电 / 手动，实现多路复合同步动作（如升降 + 侧移 + 旋转同步运行）；
每联可单独选配中位机能（O/H/Y/M 型）、单路过载溢流阀、补油阀、液压锁、单向节流阀，每一路压力、速度可单独调节。
5. 集成多重安全保护（一体化内置）
进油联内置主溢流阀：限制系统最高压力，保护液压泵与整机管路；
每片阀可选独立过载阀：单路负载过载单独泄压，不会影响其他 11 路动作；
内置单向阀：防止油液倒流，消除机构 “点头、下坠”；可配补油阀避免重载下降吸空气蚀。
二、核心液压功能
1、油路方向切换：电磁铁或手柄推动阀芯换位，切换 P→A、P→B 油道，控制油缸伸出 / 缩回、马达正转 / 反转；中位时封闭 / 卸荷油路，机构停止不动。
2、12 回路集中分配：单液压泵供油，通过 12 片阀将压力油分配给 12 套独立执行元件，实现一台泵驱动十多个动作机构。
3、双模式操控切换
电磁自动模式：电控系统集中控制，自动化连续作业，降低人工操作强度；
手动应急模式：断电、电控失效、设备检修时强制换向，保障设备安全回收与撤离。
4、分级压力保护
总溢流：整机系统过载保护；
单联过载：单路负载卡死、冲击时单独泄压，互不干扰其他回路。
5、动作同步 / 独立调节：每联可加装节流、平衡阀，单独调节对应油缸升降 / 旋转速度，支持多动作同步复合操作。
6、负载保压 / 浮动：更换不同中位机能阀片，实现重物锁紧保压、机构浮动随地形自适应（农机割台、工程支腿）。
三、设备作用（应用场景 + 实际功能价值）
1. 集中控制 12 套液压执行机构
一台阀统一管理 12 个油缸 / 马达，广泛用于多动作设备：
环卫设备：大型压缩垃圾车、多关节扫地车（举升、推板、翻转、侧移、支腿等 12 组动作）；
矿山隧道：掘锚机、锚杆台车（截割、升降、支护、刮板、行走、侧护等多路执行）；
大型农机：联合收割机、大型喷药机（割台、滚筒、输送、转向、调幅等多回路）；
特种工程机械：伸缩臂叉车、小型吊车、隧道扒渣机、高空作业平台。
2. 自动化远程控制，提升作业效率
接入整机电控、遥控器，操作员在驾驶室 / 远程一键控制全部动作，无需现场扳动手柄，连续自动化作业，大幅提升生产速度，适合长时间高强度工况。
3. 应急安全兜底，杜绝停机与安全事故
普通电磁阀断电后油路锁死，机构卡死无法收回；本阀自带独立手动手柄：
突发停电、线路短路、电磁铁烧毁时，手动收回支护、举升、挖掘机构，防止巷道卡堵、重物坠落；
设备检修无需通电，手动单独测试每一路动作，排查故障更安全高效。
4. 简化液压系统，降低整机成本
12 路动作仅用 1 套集成阀组，替代 12 个独立电磁换向阀 + 分流块，大幅减少油管、接头、安装空间，降低漏油点，整机布局更简洁紧凑。
5. 易维护、减少设备停工损失
单片故障单独更换，无需拆解整套液压系统，维修时间短；标准化阀片通用性强，备件成本低，适合野外、工地、田间无大修车间场景。
6. 适配恶劣户外 / 井下工况，延长设备寿命
高抗压、防尘防水、宽温域设计，应对颠簸震动、粉尘泥水、高低温，相比普通阀故障率降低 60%，减少设备维修频次。
四、总结
上海万巢液压生产的12 联片式电磁手动多路换向阀核心价值：12 路独立液压动作集中控制 + 电磁自动化 + 手动应急双保险 + 模块化易维修 + 集成安全保护，是多执行机构行走机械实现自动化、高可靠作业的核心液压控制元件。
