福建片式电磁多路阀串联、并联油路性能不同，上海万巢提供关键性能对比表

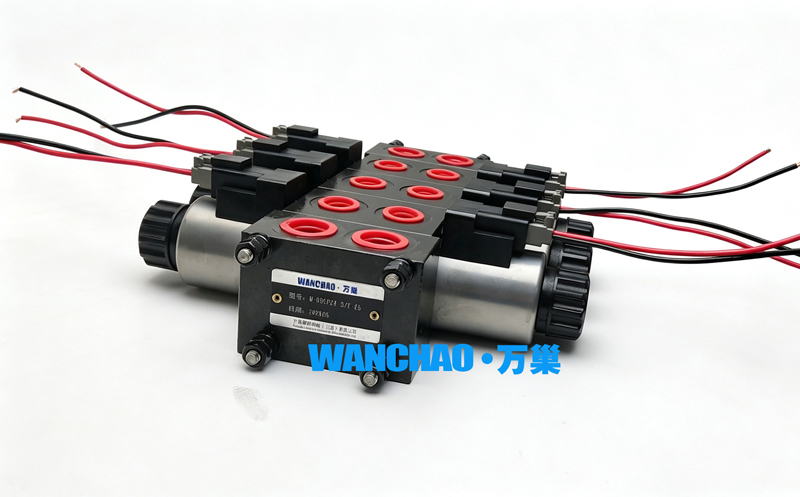

片式电磁多路阀为分片叠加式多路换向阀，串联 / 并联指阀体内部各联之间液压油路连接（电磁线圈电气串并联文末补充），二者压力、流量、动作逻辑、适用工况完全不同。上海万巢液压对于这两种油路方式做出详细介绍如下

一、并联油路（最常用标准并联多路阀）

1. 油路结构原理

总压力油 P 同时连通每一联独立进油腔；所有联回油腔汇总至总回油 T 直接回油箱，各联油路互不干涉。

2. 核心性能体现

（1）压力特性

所有工作联共用同一系统压力，泵出口压力 = 当前最大负载压力，无压力叠加；单联工作时系统压力最低、压损小。

（2）流量特性

泵总流量分流给同时动作的执行元件；多联同时动作，单缸 / 马达速度同比下降；单联单独动作时可获得泵全部流量，速度最快。

（3）动作逻辑性能

• 单联操作：独立启停、互不干扰；

• 多联同时换向：负载最轻的执行元件优先动作，重载机构不动；需同步复合动作必须依靠阀芯节流、负载接近或加压力补偿。

（4）损耗与可靠性

中位全部卸荷，空载能耗低；单联阀芯磨损、内泄不会锁死其他回路；单阀过载仅自身过载阀保护，不影响整机其他动作。

3. 核心作用与功能

1. 独立多路控制：各执行机构可单独启停，适合多动作分步操作；

2. 轻载同步复合动作：负载接近时，微调阀芯节流实现举升、回转、行走同步；

3. 节能中位卸荷：全部阀芯回中位，泵低压卸荷，减少发热能耗；

4. 故障隔离：某一油缸卡滞、泄漏，其余动作仍可正常操作，设备容错性高。

4. 典型应用场景

叉车、小型装载机、环卫车、农机、升降平台；多动作无强制顺序、需要单独操作的液压设备。

二、串联油路（全串联多路阀）

前一联的回油通道 = 后一联的进油通道，油液依次流过每一联阀芯，仅最后一联回油直通油箱。2. 核心性能体现

（1）压力特性（最关键区别）

多联同时动作时，泵输出压力 = 所有同步工作执行元件负载压力之和，系统压力需求大幅升高；单联工作压力与并联一致。例：举升缸 10MPa + 回转缸 8MPa 同步动作，泵至少输出 18MPa。

（2）流量特性

流经所有串联联的流量完全相等，不受负载影响；多缸同步性天然优于普通并联，无需复杂节流补偿。

（3）动作逻辑性能

• 单联操作：单独动作正常；

• 多联同时换向：所有执行元件可同步复合动作，不会出现轻载单独先走；

• 顺序自锁特性：上游阀芯中位切断下游供油，可实现强制动作顺序。

（4）损耗与可靠性

多联同步工作时整体压力损失大；系统溢流阀、密封件耐压等级要求更高；单回路卡死会阻断整条油路，所有下游动作失效。

3. 核心作用与功能

1. 强制同步复合动作：多油缸 / 马达同步运行，适合需要平稳联动的机构；

2. 动作顺序自锁控制：上游阀未换向，下游回路无压力油，实现先举升、后回转等安全顺序；

3. 恒定流量分配：各执行元件流量一致，动作速度稳定，不受负载波动干扰；

4. 省去外置分流阀，简化同步控制回路。

4. 典型应用场景

小型起重机、特种同步升降设备、老式工程机械、需要多机构同步联动且负载相近的设备。

三、片式电磁多路阀串联和并联两者之间对比
